Model number: RP-MINI-T3_1+16 Industrial Grade

Brand:

Encapsulation: SMT

Inventory: 1000

Price: $44.20
-
+
  • Product details
  • Quote Now
General Description

Features

General Parameters

Dimension 44mmL x 44mmW x 3.0mmH
CPU Allwinner T3 Quad-Core 1.2GHz
GPU Mali-400 MP2 GPU
Memory DDR3 1GB(2GB Optional)
Storage eMMC 8GB(16GB/32GB/64GB Optional)
Power Management AXP221S
Supply Voltage 5V 2A
Operating System Linux+QT
Operating Temperature -25°C to +85°C Industrial grade

Absolute Maximum Ratings
Supply Input Voltage range 1.8V to 6.0 V
Input voltage -0.3V to VDD+0.3V
Lead Temperature 260℃
Storage Temperature Range 30℃ to 100℃
Operation Junction Temperature Range
Operation Ambient Temperature Range −25℃ to 85
Maximum Junction Temperature Range
Maximum Power Dissipation (PD,TA<40°C) 10W
Thermal resistance (junction to ambient) 45℃/W

Electrical Characteristics

Functional Block Diagram


Interface Description
USB 3 x USB2.0 with one OTG
UART 8 x TTL 3.3V
GPIO 50 x GPIO
PWM 8 x PWM 3.3V
MIPI DSI 1 x MIPI DSI, Support 1920x1080 1080P 60fps
LVDS Output 1 x LVDS Output, Support 1920x1080 1080P 60fps
RGB Output 1 x RGB 888 Output, Support 1920x1080 1080P 60fps
HDMI Output 1 x HDMI Output, Support 1920x1080 1080P 60fps
CVBS Output 1 x CVBS Output
CVBS Input 1 x CVBS Input
Audio Output 1 x Stereo Ouptut
Mic 1 x Mic
CAN 1 x CAN BUS 2.0 Bus
SDIO 2 x SDIO
IR 1 x IR
ADC 1 x ADC
I2C 3 x I2C
SPI 3 x SPI
Internet 1 x GMAC PHY Interface,Default Use 100M PHY
Power Output 1.8V, 2.8V, 3.3V

Functional Pin Description
Pin Name IO Voltage State Multiplex Function
1 SPI2_MISO 3.3V Input PB17/SPI2_MISO/JTAG_DI0
2 TWI1-SCK 3.3V Output PB18/TWI1_SCK
3 TWI1-SDA 3.3V Input-Output PB19/TWI1_SDA
4 TWI2-SCK 3.3V Output PB20/TWI2_SCK/PWM4
5 TWI2-SDA 3.3V Input-Output PB21/TWI2_SDA/PWM5
6 CPU-UTX0 3.3V Output PB22/UART0_TX
7 CPU-URX0 3.3V Input PB23/UART0_RX/IR1_RX
8 WIFI_HOST_WAKE 3.3V Input PH0/LCD1_D0/UART3_TX/EINT0/CSI1_D0
9 BT_HOST_WAKE 3.3V Input PH1/LCD1_D1/UART3_RX/EINT1/CSI1_D1
10 LCD1-2_PH2/USB_ID 3.3V Input PH2/LCD1_D2/UART3_RTS/EINT2/CSI1_D2
11 LCD1-4_PH4/TXD4 3.3V Output PH4/LCD1_D4/UART4_TX/EINT4/CSI1_D4
12 LCD1-5_PH5/RXD4 3.3V Input PH5/LCD1_D5/UART4_RX/EINT5/CSI1_D5
13 LCD1-6_PH6/TX5 3.3V Output PH6/LCD1_D6/UART5_TX/MS_BS/EINT6/CSI1_D6
14 LCD1-7_PH7/RX5 3.3V Input PH7/LCD1_D7/UART5_RX/MS_CLK/EINT7/CSI1_D7
15 SDC0-DET 3.3V Input PH8/LCD1_D8/ERXD3/KP_IN0/MS_D0/EINT8/CSI1_D8
16 LED1 3.3V Output PH11/LCD1_D11/ERXD0/KP_IN3/MS_D3/EINT11/CSI1_D11
17 LCD1-13_PH13/CTP-RST 3.3V Output PH12/LCD1_D12/PS2_SCK1/EINT12/CSI1_D12
18 LCD1-12_PH12/CTP-INT 3.3V Input PH13/LCD1_D13/PS2_SDA1/SMC_RST/EINT13/CSI1_D13
19 USB0-DRVVBUS 3.3V Input PH14/LCD1_D14/ETXD3/KP_IN4/SMC_VPPEN/EINT14/CSI1_D14
20 BT_WAKE 3.3V Output PH18/LCD1_D18/ERXCK/KP_OUT0/SMC_SLK/EINT18/CSI1_D18
21 CAN_EN 3.3V Output PH19/LCD1_D19/ERXERR/KP_OUT1/SMC_SDA/EINT19/CSI1_D19
22 CAN_TX 3.3V Output PH20/LCD1_D20/ERXDV/CAN_TX/EINT20/CSI1_D20
23 CAN_RX 3.3V Input PH21/LCD1_D21/EMDC/CAN_RX/EINT21/CSI1_D21
24 CARD0-PWR 3.3V Output PH22/LCD1_D22/EMDIO/KP_OUT2/SDC1_CMD/CSI1_D22
25 LCD_RST 3.3V Output PH23/LCD1_D23/ETXEN/KP_OUT3/SDC1_CLK/CSI1_D23
26 5V_EN 3.3V Output PH26/LCD1_HSYNC/ECOL/KP_OUT6/SDC1_D2/CSI1_HSYNC
27 3V3_EN 3.3V Output PH27/LCD1_VSYNC/ETXERR/KP_OUT7/SDC1_D3/CSI1_VSYNC
28 MIPI-DSI-D3P Output
29 MIPI-DSI-D3N Output
30 MIPI-DSI-D2P Output
31 MIPI-DSI-D2N Output
32 MIPI-DSI-D1P Output
33 MIPI-DSI-D1N Output
34 MIPI-DSI-D0P Output
35 MIPI-DSI-D0N Output
36 MIPI-DSI-CKP Output
37 MIPI-DSI-CKN Output
38 GND
39 GND
40 ACIN Input 5V MAIN POWER INPUT
41 BOOT Input
42 KEY_RST Input
43 KEY_PWR Input
44 LCD_VSYNC 3.3V Output PD27/LCD0_VSYNC/SMC_SDA
45 LCD_HSYNC 3.3V Output PD26/LCD0_HSYNC/SMC_SLK
46 LCD_DE 3.3V Output PD25/LCD0_DE/SMC_RST
47 LCD_CLK 3.3V Output PD24/LCD0_CLK/SMC_VCCEN
48 LCD_D23 3.3V Output PD23/LCD0_D23/SMC_DET
49 LCD_D22 3.3V Output PD22/LCD0_D22/SMC_VPPPP
50 LCD_D21 3.3V Output PD21/LCD0_D21/SMC_VPPEN
51 LCD_D20 3.3V Output PD20/LCD0_D20/CSI1_MCLK
52 LCD_D19/LVDS1-D3N 3.3V Output PD19/LCD0_D19/LVDS1_VN3
53 LCD_D18/LVDS1-D3P 3.3V Output PD18/LCD0_D18/LVDS1_VP3
54 LCD_D17/LVDS1-DCKN 3.3V Output PD17/LCD0_D17/LVDS1_VNC
55 LCD_D16/LVDS1-DCKP 3.3V Output PD16/LCD0_D16/LVDS1_VPC
56 LCD_D15/LVDS1-D2N 3.3V Output PD15/LCD0_D15/LVDS1_VN2
57 LCD_D14/LVDS1-D2P 3.3V Output PD14/LCD0_D14/LVDS1_VP2
58 LCD_D13/LVDS1-D1N 3.3V Output PD13/LCD0_D13/LVDS1_VN1
59 LCD_D12/LVDS1-D1P 3.3V Output PD12/LCD0_D12/LVDS1_VP1
60 LCD_D11/LVDS1-D0N 3.3V Output PD11/LCD0_D11/LVDS1_VN0
61 LCD_D10/LVDS1-D0P 3.3V Output PD10/LCD0_D10/LVDS1_VP0
62 LCD_D9/LVDS0-D3N 3.3V Output PD9/LCD0_D9/LVDS0_VN3
63 LCD_D8/LVDS0-D3P 3.3V Output PD8/LCD0_D8/LVDS0_VP3
64 LCD_D7/LVDS0-DCKN 3.3V Output PD7/LCD0_D7/LVDS0_VNC
65 LCD_D6/LVDS0-DCKP 3.3V Output PD6/LCD0_D6/LVDS0_VPC
66 LCD_D5/LVDS0-D2N 3.3V Output PD5/LCD0_D5/LVDS0_VN2
67 LCD_D4/LVDS0-D2P 3.3V Output PD4/LCD0_D4/LVDS0_VP2
68 LCD_D3/LVDS0-D1N 3.3V Output PD3/LCD0_D3/LVDS0_VN1
69 LCD_D2/LVDS0-D1P 3.3V Output PD2/LCD0_D2/LVDS0_VP1
70 LCD_D1/LVDS0-D0N 3.3V Output PD1/LCD0_D1/LVDS0_VN0
71 LCD_D0/LVDS0-D0P 3.3V Output PD0/LCD0_D0/LVDS0_VP0
72 CVBS0 Output
73 GND-TVIN
74 TVIN0 Input
75 MICIN1 Input
76 AGND
77 VMIC Output
78 GND
79 PHONEOUTN Output
80 PHONEOUTP Output
81 VCC-3V 3.3V Output OWER OUT 3V3 800mA
82 VCC-CTP 3.3V Output POWER OUT 3V3 150mA
83 HSDA Input-Output
84 HHPD Input
85 HSCL Output
86 HCEC Output
87 HTXCN Output
88 HTXCP Output
89 HTX0N Output
90 HTX0P Output
91 HTX1N Output
92 HTX1P Output
93 HTX2N Output
94 HTX2P Output
95 GND
96 KEYADC0 1.8V Input
97 USB-DM0 Input-Output
98 USB-DP0 Input-Output
99 USB-DM1 Input-Output
100 USB-DP1 Input-Output
101 USB-DM2 Input-Output
102 USB-DP2 Input-Output
103 SDC0-D1 3.3V Input-Output PF0/SDC0_D1/JTAG_MS1
104 SDC0-D0 3.3V Input-Output PF1/SDC0_D0/JTAG_DI1
105 SDC0-CLK 3.3V Output PF2/SDC0_CLK/UART0_TX
106 SDC0-CMD 3.3V Output PF3/SDC0_CMD/JTAG_DO1
107 SDC0-D3 3.3V Input-Output PF4/SDC0_D3/UART0_RX
108 SDC0-D2 3.3V Input-Output PF5/SDC0_D2/JTAG_CK1
109 UART0_RTS 1.8V or 1.8V~3.3V Input PG8/TS1_D4/CSI1_D4/UART3_RTS/CSI0_D12
110 UART0_TXD 1.8V or 1.8V~3.3V Output PG6/TS1_D2/CSI1_D2/UART3_TX/CSI0_D10
111 UART0_RXD 1.8V or 1.8V~3.3V Input PG7/TS1_D3/CSI1_D3/UART3_RX/CSI0_D11
112 UART0_CTS 1.8V or 1.8V~3.3V Output PG9/TS1_D5/CSI1_D5/UART3_CTS/CSI0_D13/BIST_RESULT0
113 BT_RST 1.8V or 1.8V~3.3V Output PG11/TS1_D7/CSI1_D7/UART4_RX/CSI0_D15
114 WIFI_REG_ON 1.8V or 1.8V~3.3V Output PG10/TS1_D6/CSI1_D6/UART4_TX/CSI0_D14/BIST_RESULT1
115 GND
116 VDDIO_PG 1.8V or 1.8V~3.3V Input POWER OUT 1.8V or 1.8V-3.3V
117 WIFI_D1 1.8V or 1.8V~3.3V Input-Output PG3/TS1_DVLD/CSI1_VSYNC/SDC1_D1
118 WIFI_D0 1.8V or 1.8V~3.3V Input-Output PG2/TS1_SYNC/CSI1_HSYNC/SDC1_D0
119 WIFI_CLK 1.8V or 1.8V~3.3V Output PG1/TS1_ERR/CSI1_MLCK/SDC1_CLK
120 WIFI_CMD 1.8V or 1.8V~3.3V Output PG0/TS1_CLK/CSI1_PCLK/SDC1_CMD
121 WIFI_D2 1.8V or 1.8V~3.3V Input-Output PG5/TS1_D1/CSI1_D1/SDC1_D3/CSI0_D9
122 WIFI_D3 1.8V or 1.8V~3.3V Input-Output PG4/TS1_D0/CSI1_D0/SDC1_D2/CSI0_D8
123 PA17ETXERR 3.3V Input-Output PA17/ETXERR/CAN_RX/UART1_RING/GNULL/ETXERR/I2S1_DI
124 EMDIO 3.3V Input-Output PA12/EMDIO/UART6_TX/UART1_RTS/GMDIO
125 EMDC 3.3V Output PA11/EMDC/UART1_RX/GMDC
126 ERXERR 3.3V Input PA9/ERXERR/SPI3_CS1/GNULL/ERXERR/I2S1_MCLK
127 ECRS 3.3V Output PA15/ECRS/UART7_RX/UART1_DSR/GTXCK/ECRS/I2S1_LRCK
128 ERXDV 3.3V Input PA10/ERXDV/UART1_TX/GRXCTL/RXDV
129 ERXD0 3.3V Input PA3/ERXD0/SPI1_MISO/UART2_RX/GRXD0
130 ERXD1 3.3V Input PA2/ERXD1/SPI1_MOSI/UART2_TX/GRXD1
131 ERXD2 3.3V Input PA1/ERXD2/SPI1_CLK/UART2_CTS/GRXD2
132 ERXD3 3.3V Input PA0/ERXD3/SPI1_CS0/UART2_RTS/GRXD3
133 ERXCK 3.3V Input PA8/ERXCK/SPI3_MISO/GRXCK
134 ETXCK 3.3V Output PA14/ETXCK/UART7_TX/UART1_DTR/GNULL/ETXCK/I2S1_BCLK
135 ETXD0 3.3V Output PA7/ETXD0/SPI3_MOSI/GTXD0
136 ETXD1 3.3V Output PA6/ETXD1/SPI3_CLK/GTXD1
137 ETXD2 3.3V Output PA5/ETXD2/SPI3_CS0/GTXD2
138 ETXD3 3.3V Output PA4/ETXD3/SPI1_CS1/GTXD3
139 ETXEN 3.3V Output PA13/ETXEN/UART6_RX/UART1_CTS/GTXCTL/ETXEN
140 ECOL 3.3V Output PA16/ECOL/CAN_TX/UART1_DCD/GCLKIN/ECOL/I2S1_DO
141 RXD7 3.3V Input PI21/PS2_SDA0/UART7_RX/HSDA/PWM3
142 TXD7 3.3V Output PI20/PS2_SCK0/UART7_TX/HSCL/PWM2
143 SPI1_MOSI/RXD2 3.3V Input PI19/SPI1_MISO/UART2_RX/EINT31
144 SPI1_MISO/TXD2 3.3V Output PI18/SPI1_MOSI/UART2_TX/EINT30
145 AP-CK32KO 3.3V Output PI12/SPI0_MOSI/UART6_TX/CLK_OUT_A/EINT24
146 TWI3-SCK 3.3V Output PI0/TWI3_SCK
147 TWI3-SDA 3.3V Input-Output PI1/TWI3_SDA
148 PWM0 3.3V Output PB2/PWM0
149 PWM1 3.3V Output PB3/PWM1/SPDIF_MCLK/STANBYWFI
150 PA-SHDN 3.3V Output PB5/I2S_MCLK/AC97_MCLK
151 PA-ON 3.3V Output PB7/I2S_LRCK/AC97_SYNC
152 USB_EN 3.3V Output PB8/I2S_DO0/AC97_DO
153 PB9/I2S_DO1/PWM6 3.3V Output PB9/I2S_DO1/PWM6
154 LCD-PWM7 3.3V Output PB10/I2S_DO2/PWM7
155 LCD-BL-EN 3.3V Output PB11/I2S_DO3
156 PB12/I2S_DI/HUB_RST 3.3V Output PB12/I2S_DI/AC97_DI/SPDIF_DI
157 PB13/LCD0_EN 3.3V Output PB13/SPI2_CS1/SPDIF_DO
158 SPI2_CS0 3.3V Output PB14/SPI2_CS0/JTAG_MS0
159 SPI2_CLK 3.3V Output PB15/SPI2_CLK/JTAG_CK0
160 SPI2_MOSI 3.3V Output PB16/SPI2_MOSI/JTAG_DO0

Key IC
IC Description Model
Core IC Allwinner Tech T3 T3
Memory Sk hynix H5TQ4G63EFR-RQI  DDR3 SDRAM 4Gbit/512MB 256Mx16 1.5V 96-Pin FBGA H5TQ4G63EFR-RQI
Storage ARTMEM AT70B16G3 S02C 16GB BGA AT70B16G3 S02C
PMU Allwinner Tech AXP221S AXP221S

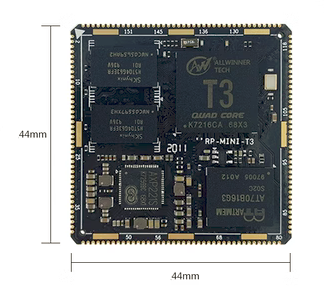

Appearance And Structure
